Y42X水用減壓閥
更新：2017-09-13 17:16:40??????點擊：
- 品牌：???瑞奇閥門
- 型號：???Y42X
-
產品介紹
產品說明
Y42X-10、Y42X-16 型水用減壓閥：法蘭連接形式、彈簧薄膜式結構、密封面材料為丁腈橡膠銅合金、公稱壓力 PN10~PN16、閥體材料為灰鑄鐵或球墨鑄鐵的減壓閥。
該產品針對高層、超高層建筑設計，是解決高層建筑生活用水、消防用水系統中，要求流量大、靈敏度高等場合的理想產品。其性能更加優越，完全取代中間水箱，節約建筑中間水箱的費用，擴大建筑物的使用面積。
產品性能參數
Y42X-10、Y42X-16 型水用減壓閥主要性能參數| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
| Y42X-10 | 10 | 1.0 | ≤70 | 清水 |
| Y42X-16 | 16 | 1.6 |
產品零部件材料
Y42X-10、Y42X-16 型水用減壓閥零部件材料| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | 彈簧閥桿 | 密封面 | 膜片 | |
| Y42X-10 | 灰鑄鐵、球墨鑄鐵 | 不銹鋼 | 丁腈橡膠銅合金 | 尼龍強化丁腈橡膠 |
| Y42X-16 | 鑄鋼或球墨鑄鐵 | |||
產品外形及結構尺寸
Y42X-10 型水用減壓閥外形及結構尺寸（mm）| DN | M / in | L | D | D1 | z×?d | B |
|---|---|---|---|---|---|---|
| 50 | 2 | 240 | 165 | 125 | 4×?18 | 20 |
| 65 | 2.5 | 250 | 180 | 145 | 4×?18 | 20 |
| 80 | 3 | 285 | 200 | 160 | 8×?18 | 22 |
| 100 | 4 | 360 | 220 | 180 | 8×?18 | 24 |
| 125 | 5 | 400 | 250 | 210 | 8×?18 | 26 |
| 150 | 6 | 455 | 285 | 240 | 8×?22 | 26 |
| 200 | 8 | 585 | 340 | 295 | 8×?22 | 26 |
| 250 | 10 | 650 | 395 | 350 | 12×?22 | 28 |
| 300 | 12 | 800 | 445 | 400 | 12×?22 | 28 |
| 350 | 14 | 860 | 505 | 460 | 16×?22 | 30 |
| 400 | 16 | 960 | 565 | 515 | 16×?26 | 32 |
| 450 | 18 | 1075 | 615 | 565 | 20×?26 | 32 |
| 500 | 20 | 1075 | 670 | 620 | 20×?26 | 34 |
| DN | M / in | L | D | D1 | z×?d | B |
|---|---|---|---|---|---|---|
| 50 | 2 | 203 | 165 | 125 | 4×?18 | 20 |
| 65 | 2.5 | 216 | 180 | 145 | 4×?18 | 20 |
| 80 | 3 | 241 | 200 | 160 | 8×?18 | 22 |
| 100 | 4 | 292 | 220 | 180 | 8×?18 | 24 |
| 125 | 5 | 330 | 250 | 210 | 8×?18 | 26 |
| 150 | 6 | 356 | 285 | 240 | 8×?22 | 26 |
| 200 | 8 | 495 | 340 | 295 | 12×?22 | 26 |
| 250 | 10 | 622 | 405 | 355 | 12×?26 | 28 |
| 300 | 12 | 698 | 460 | 410 | 12×?26 | 28 |
| 350 | 14 | 787 | 520 | 470 | 16×?26 | 30 |
| 400 | 16 | 914 | 580 | 525 | 16×?30 | 32 |
| 450 | 18 | 978 | 640 | 585 | 20×?30 | 32 |
| 500 | 20 | 978 | 715 | 650 | 20×?33 | 34 |

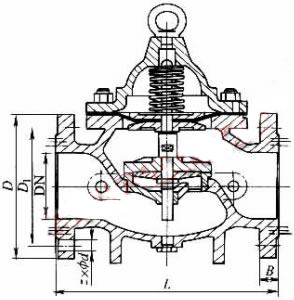

產品外形及結構尺寸示意圖
